激光加工制造技術過去十多年發展迅猛，最主要的應用是金屬材料的激光加工被充分挖掘，金屬的激光切割、焊接與熔覆加工等都是金屬激光加工的最重要的工藝。隨著集中度變高，激光產品同質化嚴重，成為了激光市場增長的局限。因此激光應用要突破就要拓寬新的材料應用端，激光適用的非金屬材料還有布匹纖維、玻璃、塑膠、聚合物、陶瓷等類型，每一種材料都涉及多個產業，但是早已有成熟的加工工藝，激光要進行替代并非容易。

要介入某非金屬材料領域，還要從實際分析激光與材料是否容易發生作用，是否會附帶產生不良反應。目前來看，玻璃是具有高附加值以及是激光潛在批量加工應用的一大領域。

國內外玻璃激光切割空間大

玻璃是一種重要的產業材料，應用在國民經濟的諸多行業，如汽車業、建筑業、醫療、顯示器、電子產品等，小到幾微米的小型光學過濾器、筆記本電腦平板顯示器的玻璃襯底，大到汽車業或建筑業等大規模制造領域所用的大尺寸的玻璃板。

玻璃可以分為光學玻璃、石英玻璃、微晶玻璃、藍寶石玻璃等類型。玻璃顯著的特點是硬脆性，給傳統加工帶來很大的困難。傳統玻璃切割手段通常采用硬質合金或金剛石刀具，其切割流程分為兩個步驟。第一步，先用金剛石刀尖或硬質合金砂輪在玻璃的表面產生一條裂紋;第二步就是采用機械手段將玻璃沿著裂紋線分割開。這些傳統工藝目前看來缺點是比較明顯的，一方面是加工效率較低，而且切邊不平滑，一般需要二次打磨，而且還帶來很多碎屑粉塵;另一方面是對于對于玻璃板中間開孔，又或者是一些異形切割，是很不容易處理，在這一方面激光切割玻璃的優勢就非常明顯了。2022年我國玻璃行業銷售收入約7443億元。玻璃切割的激光工藝滲透率還處于初始階段，激光切割應用的替代空間非常大。

激光切割玻璃從手機開始

玻璃激光切割常常是采用貝塞爾聚焦頭加工，通過貝塞爾光束產生高峰值功率、高峰值功 率密度激光，在玻璃內部聚焦，瞬間氣化該區域材料產生一個氣化帶， 迅速向上下兩表面擴散形成裂孔。由無數細小孔點組成切割截面，通過外部應力斷裂實現切割。

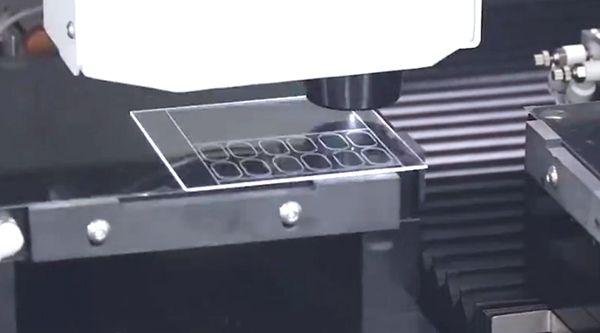

如今激光器技術有了很大的突破，功率方面也提升了很多，納秒綠光激光器20W以上的，可以很好地切割玻璃，15W以上的皮秒紫外激光器，可輕松切割2mm以下厚度的玻璃，目前已知國內已經有企業可以做17mm厚度的玻璃切割。采用激光切割玻璃效率非常高，假設要在一塊3mm厚玻璃上切割直徑10厘米的玻璃片，機械刀要花費幾分鐘，而激光切割只需要10多秒;切割邊沿平滑，崩邊精度可達30μm，對于一般性的工業產品要求，基本上不需要二次打磨加工。采用激光切割玻璃，是最近六七年才逐漸開始的，較早展開的行業是手機制造，在激光的攝像頭玻璃蓋板上采用了激光切割，后來行業內有一款激光隱形切割設備火了一陣。手機全面屏流行后，整版大屏玻璃采用激光精密切割，玻璃加工產能得到大幅提升，如今在手機產品上涉及玻璃的部件采用激光切割已經是標配。這一手機消費產品帶動的主要有手機蓋板玻璃激光加工自動化設備，攝像頭保護鏡片激光切割設備，玻璃基板激光打孔智能裝備等。

車載電子屏幕玻璃逐漸采用激光切割

車載汽車屏幕消耗很多玻璃板，特別是中控屏、導航儀、行車記錄儀等。現在許多新能源汽車采用了智能系統與超大幅面中控屏。智能系統成為汽車的標配，大屏多屏、3D曲面屏正逐步成為市場主流。車載蓋板玻璃憑借著優異特性而廣泛應用于車載顯示屏，一款優質的車載曲面屏玻璃可以為汽車行業帶來更極致的體驗。高硬度、高脆性的玻璃對加工來說卻是一個難題。

車載玻璃屏要求精度較高，裝配的結構件的公差很小，如果方形/條形屏切割的時候尺寸誤差大會導致裝配不了。傳統加工方式需要刀輪開料、人工掰片、CNC外形、倒角磨邊等多個工序加工，由于是機械式加工，因此存在效率低、質量差、良率低、成本高的問題。刀輪開料后，CNC加工一片汽車中控蓋板玻璃外形耗時長達8-10分鐘。100W以上功率的超快激光器，實現17mm玻璃一刀切;整合多個生產工序，效率提升80%，1臺激光=20臺CNC。極大提升了產能，降低了單位加工成本。

激光在玻璃的其它應用

石英玻璃結構較為特殊，采用激光不容易進行分裂切割，但是飛秒激光可以在石英玻璃上進行刻蝕，這是一項利用飛秒激光對石英玻璃進行精細加工和刻蝕的應用。飛秒激光技術是近年來發展迅速的一種先進加工技術，具有極高的加工精度和速度，可以在各種材料表面進行微米至納米級別的刻蝕和加工。

特域CWUP-60為飛秒納秒超快激光器持續穩定控溫

激光焊接玻璃則是近兩三年才出現的一項新技術，最早出現在德國，目前國內也僅有華工激光、西安光機所、哈工大焊接等少數幾個單位突破了這項技術。在高功率、超短脈沖激光的作用下，激光產生的壓力波能夠在玻璃中產生微裂紋或應力集中，這些微裂紋或應力集中可以促進兩塊玻璃之間的鍵合。焊接后的玻璃粘合非常牢固，已經可以做到3mm厚度玻璃之間的緊密焊接。未來，研究人員還在關注玻璃與其它材料的搭接焊。目前這些新工藝尚未形成批量應用，但未來工藝成熟后，必將在一些高端應用領域發揮重要作用。
